Thông lượng hàn SJ101G

GUJIN® là nhà sản xuất và cung cấp chất trợ hàn SJ101G chuyên nghiệp tại Trung Quốc. Nếu bạn quan tâm đến sản phẩm thuốc hàn hồ quang chìm SJ-101G, vui lòng liên hệ với chúng tôi. Chúng tôi làm theo chất lượng yên tâm là giá cả bằng lương tâm, phục vụ tận tình.

Gửi yêu cầu

Mô tả Sản phẩm

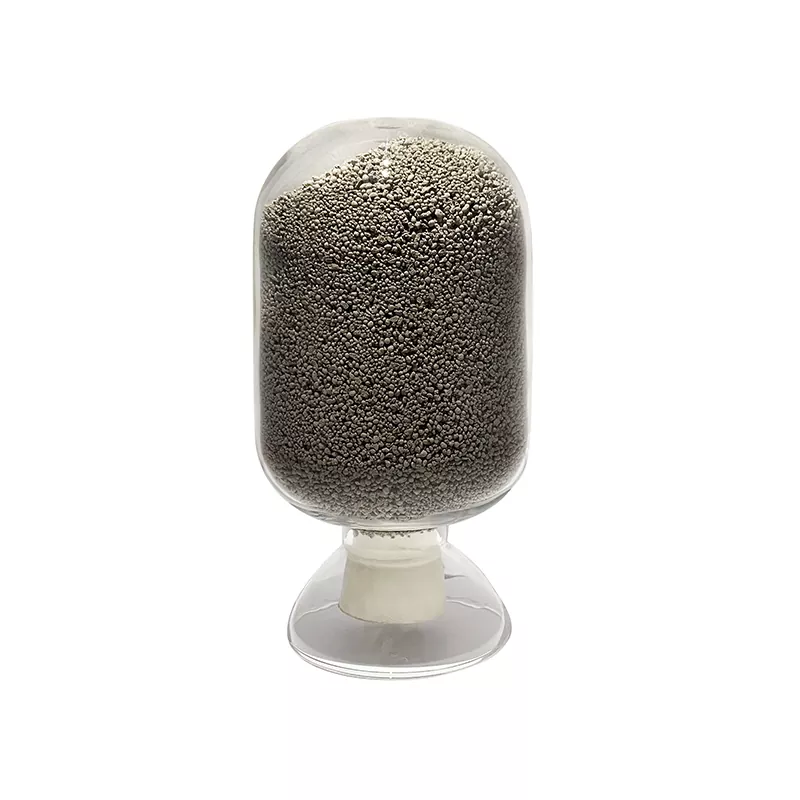

GUJIN® là nhà sản xuất và cung cấp thuốc hàn SJ101G chuyên nghiệp của Trung Quốc, nếu bạn đang tìm kiếm thuốc hàn SJ101G tốt nhất với giá thấp, hãy tham khảo ý kiến của chúng tôi ngay bây giờ! GJ-SJ-101G là thuốc hàn hồ quang chìm đặc biệt SJ-101G được thiết kế để hàn ống thép trong "Đường ống dẫn khí Tây Đông". Độ kiềm khoảng 1,8 và là hạt tròn màu xám có kích thước hạt 10-60 lưới. Thông lượng hồ quang chìm SJ101 có thể được sử dụng cho cả AC và DC, dây hàn được nối với điện cực dương trong quá trình DC. Quá trình đốt hồ quang ổn định, loại bỏ xỉ dễ dàng và hình thành mối hàn đẹp. Kim loại mối hàn có độ bền va đập ở nhiệt độ thấp cao. Do sử dụng quy trình sản xuất đặc biệt nên chất trợ dung có khả năng chống ẩm tốt. Độ bền hạt tốt, đáp ứng yêu cầu vận chuyển, lưu trữ và tái chế thông thường trong quá trình hàn. Trọng lượng rời của thuốc hàn SJ-101G tương đối nhỏ và lượng thuốc hàn tiêu thụ trong quá trình hàn tương đối thấp.

Cách sử dụng:

Thuốc hàn SJ-101G có thể kết hợp với các loại dây hàn phù hợp (H08C, H08MnA, H10Mn2, HO8MnMoA, HO8Mn2MoA) để hàn các loại thép đường ống khác nhau, chẳng hạn như X52, X60, X65, x70, v.v.. Cũng có thể sử dụng cho nhiều lớp hàn, hàn một mặt hai mặt, hàn nhiều dây và hàn hồ quang chìm khe hẹp.

Cảnh báo:

1. Chất hàn hồ quang chìm SJ-101G phải được nung ở nhiệt độ 300-350oC trong 2 giờ trước khi sử dụng.

2. Trước khi hàn, các tạp chất như rỉ sét, vết dầu, hơi ẩm phải được loại bỏ khỏi các bộ phận hàn. Thông lượng này được Hiệp hội hàn Hoa Kỳ (AWS) công nhận là F7A4-EH14 (H10Mn2)

Thành phần hóa học (%)

SiO₂+TiO₂	Al₂O₃+MnO	CaO+MgO	CaF₂	S	P
15-20	25-30	25-30	15-20	0,03	0,03

Hiệu suất cơ học của kim loại ký gửi

Dây điện	Sức mạnh năng suất （MPa）	Độ bền kéo (MPa)	Năng lượng tác động AKV(J)	Độ giãn dài
H08MnA	≥330	415-550	≥47(-20oC)	≥22%
			≥37(-40oC)
H08Mn2MoA	≥375	490-660	≥34(-20oC)	≥22%
			≥27(-40oC)
